مقدمه

در دنیای امروز که فناوری با سرعتی سرسام‌آور در حال پیشرفت است، مهندسی برق به عنوان یکی از بنیادی‌ترین و پویاترین رشته‌های مهندسی، نقش بی‌بدیلی را ایفا می‌کند. این رشته، در قلب تمامی سیستم‌های الکترونیکی و الکتریکی، از تولید و توزیع برق گرفته تا ارتباطات بی‌سیم و هوش مصنوعی، قرار دارد. هر وسیله‌ای که با الکتریسیته کار می‌کند، از تلفن هوشمند در دست شما گرفته تا ابرکامپیوترهای مراکز داده و شبکه‌های برق هوشمند، حاصل تلاش مهندسان برق است. این رشته با توانایی خود در تبدیل ایده‌ها به واقعیت‌های الکترونیکی، به معنای واقعی کلمه، ستون فقرات تکنولوژی مدرن و محرک اصلی نوآوری در جهان به شمار می‌رود.

آشنایی با گرایش الکترونیک دیجیتال در مهندسی برق
آشنایی با گرایش الکترونیک دیجیتال در مهندسی برق
تمایز الکترونیک دیجیتال و نقش آن در دنیای امروز

در میان گرایش‌های مهندسی برق، الکترونیک دیجیتال به دلیل ارتباط تنگاتنگ با دنیای کامپیوتر و پردازش اطلاعات، جایگاه ویژه‌ای پیدا کرده است. در حالی که الکترونیک آنالوگ با سیگنال‌های پیوسته و متغیر (مانند ولتاژ و جریان) سروکار دارد، الکترونیک دیجیتال بر پایه سیگنال‌های گسسته و باینری (صفر و یک) بنا شده است. این تمایز بنیادین، نقطه عطشی در مهندسی بود که راه را برای ساخت کامپیوترها، تلفن‌های هوشمند و تمامی دستگاه‌های الکترونیکی هوشمند امروزی باز کرد.

نقش الکترونیک دیجیتال در دنیای امروز را نمی‌توان دست‌کم گرفت. تمامی اطلاعاتی که در گوشی شما، لپ‌تاپتان، تلویزیون هوشمندتان یا حتی در خودروهای خودران پردازش و ذخیره می‌شوند، به شکل دیجیتال هستند. از طراحی ریزپردازنده‌ها و میکروکنترلرها که مغز دستگاه‌های الکترونیکی ما هستند، تا توسعه مدارهای مجتمع پیچیده (ICها) که میلیاردها ترانزیستور را در خود جای داده‌اند، همگی در حوزه الکترونیک دیجیتال قرار می‌گیرند. این گرایش نه تنها پایه‌ای برای پیشرفت در هوش مصنوعی، اینترنت اشیا و کلان‌داده‌ها است، بلکه به طور مداوم در حال شکل‌دهی به آینده فناوری و زندگی روزمره ماست.

تفاوت الکترونیک دیجیتال و آنالوگ: مبانی بنیادین

برای درک عمیق‌تر الکترونیک دیجیتال، ضروری است که ابتدا تفاوت‌های اساسی آن را با الکترونیک آنالوگ، که هر دو پایه‌های رشته الکترونیک هستند، بشناسیم. این تفاوت در نحوه نمایش و پردازش اطلاعات نهفته است.

  • سیگنال‌های آنالوگ (پیوسته و بی‌نهایت مقدار)

سیگنال‌های آنالوگ نماینده پدیده‌های فیزیکی دنیای واقعی هستند. آن‌ها پیوسته هستند و می‌توانند بی‌نهایت مقدار در یک بازه زمانی خاص را به خود بگیرند. به عبارت دیگر، بین هر دو نقطه روی یک سیگنال آنالوگ، می‌توان بی‌شمار مقدار دیگر را یافت. نمونه‌های رایج سیگنال‌های آنالوگ شامل صدا (مانند امواج صوتی تولید شده توسط یک میکروفون)، نور (شدت نور حسگر دوربین)، دما (قرائت یک ترمومتر قدیمی)، فشار و ولتاژ یا جریان متغیر در یک مدار هستند. این سیگنال‌ها مستقیماً تغییرات فیزیکی را منعکس می‌کنند و پیوسته در زمان و مقدار تغییر می‌کنند.

  • سیگنال‌های دیجیتال (گسسته و مقادیر مشخص – ۰ و ۱)

در مقابل، سیگنال‌های دیجیتال گسسته هستند و تنها می‌توانند مجموعه‌ای محدود و مشخص از مقادیر را به خود بگیرند. در رایج‌ترین شکل آن، یعنی سیستم باینری (دودویی)، این مقادیر فقط صفر (۰) و یک (۱) هستند. این دو حالت می‌توانند نماینده دو وضعیت مختلف باشند، مانند “روشن/خاموش” یا “ولتاژ بالا/ولتاژ پایین”. تمامی اطلاعاتی که در یک کامپیوتر یا تلفن هوشمند پردازش می‌شوند، از تصاویر و صدا گرفته تا متن و دستورات نرم‌افزاری، به شکل دیجیتال (دنباله‌ای از ۰ و ۱) هستند. این گسستگی، پایه‌ای برای منطق محاسباتی فراهم می‌آورد.

  • فرآیند تبدیل: ADC و DAC

از آنجایی که دنیای واقعی آنالوگ است اما دستگاه‌های دیجیتال با ۰ و ۱ سروکار دارند، نیاز به تبدیل بین این دو نوع سیگنال وجود دارد:

    • ADC (Analog-to-Digital Converter – مبدل آنالوگ به دیجیتال): این مدار وظیفه تبدیل یک سیگنال آنالوگ پیوسته را به یک سیگنال دیجیتال گسسته بر عهده دارد. به عنوان مثال، میکروفون صدای آنالوگ را تولید می‌کند، ADC آن را به سیگنال دیجیتال تبدیل می‌کند تا توسط یک کامپیوتر پردازش شود.
    • DAC (Digital-to-Analog Converter – مبدل دیجیتال به آنالوگ): این مدار عکس ADC عمل می‌کند و یک سیگنال دیجیتال را به یک سیگنال آنالوگ بازسازی می‌کند. مثلاً، فایل صوتی دیجیتال در گوشی شما توسط DAC به سیگنال آنالوگ تبدیل می‌شود تا از طریق هدفون به گوش شما برسد.
  • مزایای داده‌های دیجیتال (دقت بالاتر، مقاومت در برابر نویز، قابلیت ذخیره‌سازی و پردازش آسان)

گرایش گسترده به سمت سیستم‌های دیجیتال در مهندسی، از مزایای قابل توجهی نشأت می‌گیرد:

    • دقت بالاتر (Higher Precision): سیگنال‌های دیجیتال می‌توانند با دقت بسیار بالاتری ذخیره و پردازش شوند، زیرا هرگونه نویز یا خطا بین ۰ و ۱ به راحتی قابل تشخیص و تصحیح است.
    • مقاومت در برابر نویز (Noise Immunity): یکی از بزرگترین مزایای سیگنال‌های دیجیتال، مقاومت بالای آن‌ها در برابر نویز و اختلالات الکتریکی است. از آنجایی که تنها دو حالت ۰ و ۱ وجود دارد، تغییرات کوچک ناشی از نویز به سختی می‌توانند وضعیت یک سیگنال دیجیتال را از ۰ به ۱ یا بالعکس تغییر دهند.
    • قابلیت ذخیره‌سازی آسان (Easy Storage): داده‌های دیجیتال را می‌توان به راحتی در حافظه‌های نیمه‌هادی (مانند RAM، فلش مموری) یا دیسک‌های مغناطیسی/نوری ذخیره کرد.
    • قابلیت پردازش و دستکاری آسان (Easy Processing and Manipulation): سیگنال‌های دیجیتال را می‌توان با استفاده از مدارهای منطقی و پردازنده‌های دیجیتال، به صورت خودکار و با سرعت بسیار بالا پردازش، فشرده‌سازی، رمزگذاری و دستکاری کرد. این قابلیت، پایه و اساس تمامی کامپیوترها و سیستم‌های هوشمند است.
    • قابلیت کپی بدون افت کیفیت: برخلاف سیگنال‌های آنالوگ که با هر بار کپی یا انتقال کیفیتشان افت می‌کند، داده‌های دیجیتال را می‌توان بدون افت کیفیت بی‌نهایت بار کپی کرد.

 اصول و مفاهیم بنیادی در الکترونیک دیجیتال

الکترونیک دیجیتال بر مجموعه‌ای از اصول و مفاهیم بنیادی استوار است که درک آن‌ها برای هر مهندس برق ضروری است. این اصول، زبان و ابزارهای لازم برای طراحی و تحلیل سیستم‌های مبتنی بر منطق باینری را فراهم می‌کنند.

  • سیستم‌های عددی (باینری، دهدهی، هگزادسیمال)

در دنیای دیجیتال، اطلاعات نه با مقادیر پیوسته، بلکه با مقادیر گسسته و اغلب باینری (دودویی) نمایش داده می‌شوند. بنابراین، آشنایی با سیستم‌های عددی مختلف از مبانی کار با مدارهای دیجیتال است:

    • سیستم دهدهی (Decimal System): سیستمی که ما در زندگی روزمره استفاده می‌کنیم و دارای ده رقم (۰ تا ۹) است. مبنای آن ۱۰ است.
    • سیستم باینری (Binary System): زبان اصلی کامپیوترها و مدارهای دیجیتال. این سیستم فقط دو رقم ۰ و ۱ را دارد و مبنای آن ۲ است. هر رقم باینری یک “بیت” (Bit) نامیده می‌شود.
    • سیستم هگزادسیمال (Hexadecimal System): سیستمی با مبنای ۱۶ که از ارقام ۰ تا ۹ و حروف A تا F استفاده می‌کند. این سیستم به عنوان یک راه فشرده برای نمایش اعداد باینری طولانی (معمولاً گروه‌های ۴ بیتی) به کار می‌رود و در برنامه‌نویسی و طراحی سخت‌افزار بسیار رایج است.
  • جبر بول (Boolean Algebra) و توابع منطقی

جبر بول شاخه‌ای از جبر است که تنها با دو مقدار منطقی (درست/نادرست، ۰/۱، روشن/خاموش) سروکار دارد. این جبر، چارچوب ریاضی لازم برای تحلیل و طراحی مدارهای منطقی دیجیتال را فراهم می‌کند. توابع منطقی، توابعی هستند که یک یا چند ورودی منطقی را گرفته و یک خروجی منطقی تولید می‌کنند. تمامی عملیات درون یک کامپیوتر، از محاسبات ساده گرفته تا تصمیم‌گیری‌های پیچیده، بر پایه این توابع منطقی بنا شده‌اند.

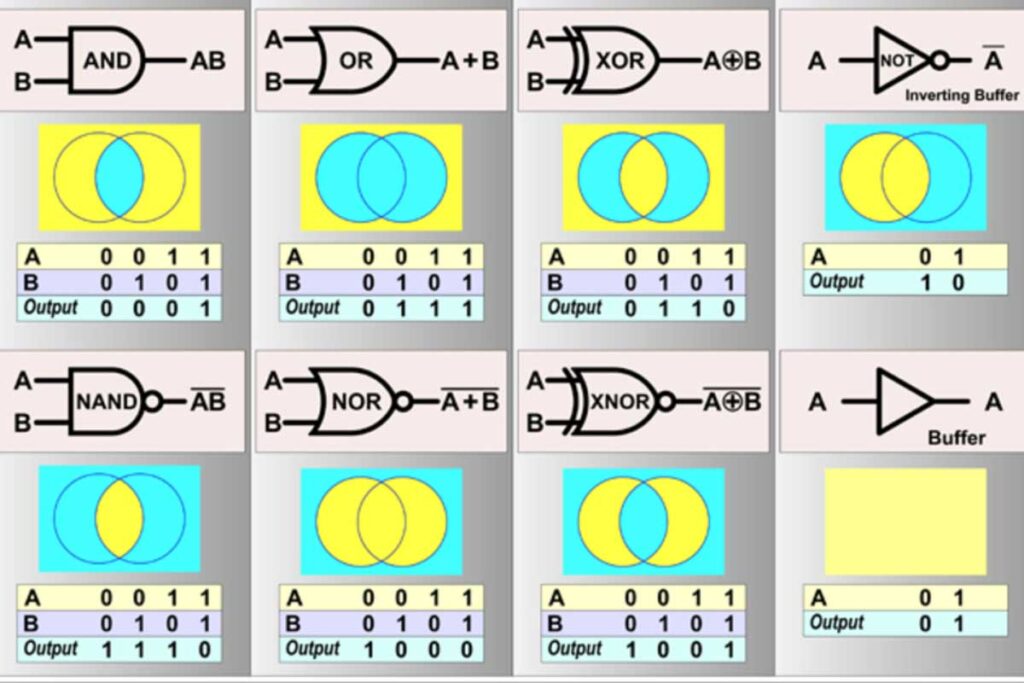

  • گیت‌های منطقی (Logic Gates): AND, OR, NOT, XOR, NAND, NOR, XNOR

گیت‌های منطقی عناصر سازنده بنیادی تمامی مدارهای دیجیتال هستند. آن‌ها پیاده‌سازی فیزیکی توابع منطقی جبر بول محسوب می‌شوند و یک یا چند ورودی باینری را به یک خروجی باینری نگاشت می‌کنند. رایج‌ترین گیت‌ها عبارتند از:

    • AND: خروجی ۱ می‌دهد اگر و فقط اگر تمام ورودی‌ها ۱ باشند.
    • OR: خروجی ۱ می‌دهد اگر حداقل یکی از ورودی‌ها ۱ باشد.
    • NOT (Inverter): خروجی را معکوس می‌کند (۰ را به ۱ و ۱ را به ۰ تبدیل می‌کند).
    • XOR (Exclusive OR): خروجی ۱ می‌دهد اگر تعداد ورودی‌های ۱ فرد باشد.
    • NAND: خروجی AND را معکوس می‌کند.
    • NOR: خروجی OR را معکوس می‌کند.
    • XNOR (Exclusive NOR): خروجی XOR را معکوس می‌کند. این گیت‌ها با ترکیب ترانزیستورها ساخته می‌شوند و پایه و اساس هر مدار دیجیتال پیچیده‌ای را تشکیل می‌دهند.
آشنایی با گرایش الکترونیک دیجیتال در مهندسی برق
آشنایی با گرایش الکترونیک دیجیتال در مهندسی برق
  • مدارهای ترکیبی (Combinational Circuits): طراحی و تحلیل (رمزگشاها، مالتی‌پلکسرها، جمع‌کننده‌ها)

مدارهای ترکیبی (یا مدارات ترکیبیاتی) دسته‌ای از مدارهای منطقی دیجیتال هستند که خروجی آن‌ها فقط به مقادیر فعلی ورودی‌ها بستگی دارد. در این مدارها، حافظه‌ای برای نگهداری حالت قبلی وجود ندارد. به عبارت دیگر، هر زمان که ورودی‌ها تغییر کنند، خروجی نیز بلافاصله و بر اساس ترکیب جدید ورودی‌ها تغییر خواهد کرد. مثال‌های رایج مدارهای ترکیبی عبارتند از:

    • رمزگشاها (Decoders): یک کد باینری N بیتی را به ۲ به توان N خروجی مجزا تبدیل می‌کنند (مثلاً یک رمزگشای ۳ به ۸، ورودی ۳ بیتی را به یکی از ۸ خروجی فعال تبدیل می‌کند).
    • مالتی‌پلکسرها (Multiplexers – MUX): چندین خط ورودی را انتخاب کرده و یکی از آن‌ها را به یک خط خروجی واحد هدایت می‌کنند (مانند یک سوئیچ داده).
    • جمع‌کننده‌ها (Adders): مدارهایی برای انجام عملیات جمع بر روی اعداد باینری.
  • مدارهای ترتیبی (Sequential Circuits): فلیپ فلاپ‌ها، رجیسترها، شمارنده‌ها (Counters)

مدارهای ترتیبی برخلاف مدارهای ترکیبی، دارای حافظه هستند. خروجی این مدارها نه تنها به مقادیر فعلی ورودی‌ها، بلکه به حالت‌های قبلی (حافظه) مدار نیز بستگی دارد. این مدارها معمولاً از سیگنال‌های کلاک (Clock) برای همگام‌سازی عملیات استفاده می‌کنند. عناصر اصلی مدارهای ترتیبی عبارتند از:

    • فلیپ فلاپ‌ها (Flip-Flops): بنیادی‌ترین عنصر حافظه دیجیتال که قادر به ذخیره یک بیت اطلاعات (۰ یا ۱) است. انواع مختلفی مانند SR, D, JK, T وجود دارند.
    • رجیسترها (Registers): مجموعه‌ای از فلیپ فلاپ‌ها که برای ذخیره یک گروه از بیت‌ها (مثلاً یک بایت یا کلمه) استفاده می‌شوند.
    • شمارنده‌ها (Counters): مدارهای ترتیبی که می‌توانند تعداد پالس‌های ورودی را بشمارند و خروجی باینری معادل تعداد شمارش شده را تولید کنند. آن‌ها برای زمان‌بندی، کنترل فرکانس و آدرس‌دهی حافظه به کار می‌روند.
  • حافظه‌ها (Memory): انواع و کاربردها

حافظه جزء لاینفک هر سیستم دیجیتال مدرن است که برای ذخیره داده‌ها و برنامه‌ها به کار می‌رود. در الکترونیک دیجیتال، انواع مختلفی از حافظه‌ها با کاربردهای خاص وجود دارند:

    • RAM (Random Access Memory): حافظه فرار (Volatile) که داده‌ها را فقط تا زمانی که برق متصل است نگه می‌دارد. برای ذخیره موقت برنامه‌ها و داده‌هایی که CPU در حال حاضر با آن‌ها کار می‌کند، استفاده می‌شود (مثلاً DDR SDRAM در کامپیوترها).
    • ROM (Read-Only Memory): حافظه غیرفرار (Non-Volatile) که داده‌ها را حتی پس از قطع برق نیز حفظ می‌کند و معمولاً فقط برای خواندن است. برای ذخیره firmware و برنامه‌های بوت استفاده می‌شود.
    • فلش مموری (Flash Memory): یک نوع ROM غیرفرار که قابل پاک کردن و برنامه‌ریزی مجدد الکتریکی است. در حافظه‌های USB، SSDها و کارت‌های حافظه SD بسیار رایج است.
    • EEPROM (Electrically Erasable Programmable Read-Only Memory): نوعی ROM که می‌توان بایت به بایت پاک و برنامه‌ریزی مجدد کرد، اما کندتر از فلش است.

درک این مفاهیم بنیادی، پایه‌ای محکم برای ورود به مباحث پیشرفته‌تر الکترونیک دیجیتال و طراحی سیستم‌های پیچیده فراهم می‌آورد.

اجزا و تکنولوژی‌های کلیدی الکترونیک دیجیتال

مفاهیم بنیادی الکترونیک دیجیتال، از طریق اجزا و تکنولوژی‌های پیشرفته‌ای به واقعیت تبدیل می‌شوند. این قطعات، قلب تپنده تمامی سیستم‌های دیجیتال مدرن، از ساده‌ترین ماشین‌حساب‌ها تا پیچیده‌ترین ابررایانه‌ها هستند.

  • مدارهای مجتمع (Integrated Circuits – ICs):
    • تاریخچه و اهمیت: مدارهای مجتمع، که اغلب به اختصار IC یا “چیپ” نامیده می‌شوند، انقلابی در صنعت الکترونیک ایجاد کردند. قبل از اختراع IC در اواخر دهه ۱۹۵۰ (توسط جک کیلبی در تگزاس اینسترومنتس و رابرت نویس در فیرچایلد سمی‌کنداکتور)، مدارهای الکترونیکی از قطعات گسسته (مانند ترانزیستورها، مقاومت‌ها، خازن‌ها) ساخته می‌شدند که فضای زیادی اشغال کرده و ساخت آن‌ها پرهزینه و مستعد خطا بود. ICها با یکپارچه‌سازی هزاران یا حتی میلیاردها ترانزیستور و سایر اجزا روی یک تراشه کوچک از ماده نیمه‌هادی (معمولاً سیلیکون)، باعث کوچک‌سازی بی‌سابقه، افزایش سرعت، کاهش مصرف انرژی و کاهش چشمگیر هزینه تولید شدند. این اختراع، زمینه را برای تمامی پیشرفت‌های بعدی در کامپیوترها، ارتباطات و الکترونیک مصرفی فراهم آورد.
آشنایی با گرایش الکترونیک دیجیتال در مهندسی برق
آشنایی با گرایش الکترونیک دیجیتال در مهندسی برق
    • مقیاس یکپارچه‌سازی (SSI, MSI, LSI, VLSI, ULSI): با گذشت زمان و پیشرفت تکنولوژی ساخت، تعداد ترانزیستورهایی که می‌توان روی یک تراشه مجتمع کرد به طور تصاعدی افزایش یافت. این روند با “قانون مور” (Moore’s Law) توصیف می‌شود و منجر به دسته‌بندی‌های زیر در مقیاس یکپارچه‌سازی شده است:
      • SSI (Small-Scale Integration): شامل تعداد کمی گیت منطقی یا ترانزیستور (حدود ۱ تا ۱۲ گیت). اولین ICها در این دسته قرار می‌گرفتند.
      • MSI (Medium-Scale Integration): شامل ده‌ها تا چند صد گیت منطقی (حدود ۱۳ تا ۹۹ گیت). مثال: شمارنده‌ها، رمزگشاها.
      • LSI (Large-Scale Integration): شامل صدها تا هزاران گیت منطقی (حدود ۱۰۰ تا ۹۹۹۹ گیت). مثال: اولین پردازنده‌های ساده، تراشه‌های حافظه RAM.
      • VLSI (Very Large-Scale Integration): شامل هزاران تا میلیون‌ها گیت منطقی (حدود ۱۰,۰۰۰ تا ۹۹,۹۹۹ گیت). اکثر ریزپردازنده‌های مدرن و تراشه‌های حافظه پیشرفته در این دسته قرار می‌گیرند.
      • ULSI (Ultra Large-Scale Integration): شامل میلیون‌ها تا میلیاردها گیت منطقی (بیش از ۱۰۰,۰۰۰ گیت منطقی یا ۱,۰۰۰,۰۰۰ ترانزیستور). پردازنده‌های چند هسته‌ای، GPUهای پیشرفته و حافظه‌های NAND امروزی نمونه‌هایی از این مقیاس هستند.
  • میکروپروسسورها (Microprocessors) و میکروکنترلرها (Microcontrollers): این دو، از مهم‌ترین مدارهای مجتمع در الکترونیک دیجیتال هستند که اغلب با هم اشتباه گرفته می‌شوند، اما تفاوت‌های کلیدی دارند:
    • میکروپروسسور (Microprocessor – MPU):
      • معماری و عملکرد: میکروپروسسور به عنوان “مغز” یک کامپیوتر عمل می‌کند. این یک واحد پردازش مرکزی (CPU) روی یک تراشه است که قابلیت انجام عملیات محاسباتی، منطقی و کنترلی را دارد. MPUها معمولاً برای کار کردن به حافظه (RAM و ROM) و دستگاه‌های ورودی/خروجی (I/O) خارجی نیاز دارند که به صورت جداگانه به آن‌ها متصل می‌شوند. مثال: Intel Core i7, AMD Ryzen.
      • کاربرد: در کامپیوترهای شخصی، سرورها، ایستگاه‌های کاری و هر سیستمی که نیاز به قدرت پردازشی بالا و انعطاف‌پذیری زیاد دارد، به کار می‌رود.
    • میکروکنترلر (Microcontroller – MCU):
      • معماری و عملکرد: میکروکنترلر یک “کامپیوتر کوچک روی یک تراشه” است. برخلاف میکروپروسسور، یک میکروکنترلر علاوه بر واحد پردازش مرکزی (CPU)، شامل حافظه (RAM و ROM) و واحدهای ورودی/خروجی (I/O Ports, Timers, ADCs/DACs, Serial Communication Interfaces) را به صورت یکپارچه بر روی یک تراشه واحد دارد.
      • تفاوت‌ها: میکروکنترلرها برای وظایف خاص و سیستم‌های نهفته (Embedded Systems) طراحی شده‌اند که نیاز به حجم کم، مصرف انرژی پایین و هزینه کمتر دارند. سرعت پردازش آن‌ها معمولاً کمتر از میکروپروسسورها است.
      • کاربرد: در لوازم خانگی (ماشین لباسشویی، یخچال)، اسباب‌بازی‌ها، خودروها (سیستم‌های ترمز ABS، کنترل موتور)، دستگاه‌های پزشکی، دستگاه‌های اینترنت اشیا (IoT) و هر وسیله‌ای که نیاز به کنترل هوشمند و اختصاصی دارد، استفاده می‌شود.
  • مدارهای مجتمع با کاربرد خاص (ASIC – Application-Specific Integrated Circuits):

ASICها، مدارهای مجتمعی هستند که به صورت سفارشی برای یک کاربرد بسیار خاص و مشخص طراحی و ساخته می‌شوند. برخلاف میکروپروسسورها یا میکروکنترلرها که عمومی هستند، ASICها برای انجام یک یا چند وظیفه محدود بهینه‌سازی شده‌اند.

    • مزایا: کارایی بسیار بالا (سرعت و مصرف انرژی)، اندازه کوچک و هزینه پایین در تولید انبوه.
    • معایب: هزینه طراحی و ساخت اولیه بسیار بالا (هزینه NRE – Non-Recurring Engineering) و عدم انعطاف‌پذیری (پس از ساخت قابل تغییر نیستند).
    • کاربرد: در محصولاتی که نیاز به عملکرد بسیار بالا یا مصرف انرژی بسیار پایین دارند و در تیراژ بسیار زیاد تولید می‌شوند، مانند تراشه‌های مودم در تلفن‌های هوشمند، پردازنده‌های گرافیکی تخصصی (GPU)، یا تراشه‌های استخراج ارز دیجیتال (ASIC miners).
  • آرایه‌های گیت قابل برنامه‌ریزی در میدان (FPGA – Field-Programmable Gate Arrays):

FPGAها، دسته‌ای از مدارهای مجتمع دیجیتال هستند که پس از ساخت، توسط کاربر نهایی می‌توانند دفعات نامحدودی برنامه‌ریزی یا پیکربندی مجدد شوند. این قطعات شامل آرایه‌ای از بلوک‌های منطقی قابل پیکربندی (Configurable Logic Blocks – CLB) و اتصالات قابل برنامه‌ریزی هستند.

    • قابلیت‌های برنامه‌ریزی مجدد و انعطاف‌پذیری: برخلاف ASICها که سخت‌افزارشان ثابت است، در FPGA می‌توان سخت‌افزار (منطق داخلی و اتصالات) را با بارگذاری یک “فایل بیت استریم” (Bitstream File) دوباره پیکربندی کرد. این انعطاف‌پذیری به مهندسان اجازه می‌دهد تا طرح‌های خود را تست کرده، تغییر دهند و بدون نیاز به ساخت تراشه جدید، عملکرد آن را به‌روزرسانی کنند.
    • کاربردهای نمونه:
      • نمونه‌سازی اولیه ASIC (Prototyping): قبل از ساخت گران‌قیمت ASIC، طرح را روی FPGA پیاده‌سازی و تست می‌کنند.
      • پردازش سیگنال دیجیتال (DSP) با سرعت بالا: در مخابرات، پردازش تصویر و ویدئو.
      • کنترل صنعتی: برای کنترل‌های سفارشی و بلادرنگ در ماشین‌آلات.
      • کاربردهای نظامی و هوافضا: به دلیل قابلیت تغییر و به‌روزرسانی در میدان.
      • تحقیقات دانشگاهی و پروژه‌های دانشجویی: برای آزمایش و پیاده‌سازی مفاهیم جدید.
      • ماینینگ رمزارز (در گذشته): قبل از ظهور ASICهای تخصصی برای ماینینگ، FPGAها برای استخراج رمزارز استفاده می‌شدند.

این اجزا و تکنولوژی‌ها، ابزارهای اصلی مهندسان الکترونیک دیجیتال برای طراحی و پیاده‌سازی سیستم‌های پیچیده و هوشمند در تمامی جنبه‌های زندگی مدرن هستند.

فرصت‌های شغلی و آینده حرفه‌ای در الکترونیک دیجیتال

گرایش الکترونیک دیجیتال، به واسطه جایگاه محوری خود در توسعه فناوری‌های نوین، همواره با فرصت‌های شغلی فراوان و آینده‌ای روشن همراه بوده است. با رشد روزافزون هوش مصنوعی، اینترنت اشیا و نیاز به پردازش‌های سریع و کارآمد، تقاضا برای متخصصان این حوزه در حال افزایش است.

  • زمینه‌های شغلی متنوع (طراح ASIC/FPGA، مهندس طراحی برد، مهندس تست و تایید، مهندس سیستم‌های نهفته)

فارغ‌التحصیلان گرایش الکترونیک دیجیتال می‌توانند در طیف وسیعی از نقش‌های شغلی در صنایع گوناگون مشغول به کار شوند. برخی از این زمینه‌ها عبارتند از:

    • طراح ASIC/FPGA (ASIC/FPGA Designer): این متخصصان وظیفه طراحی مدارهای مجتمع با کاربرد خاص (ASIC) یا برنامه‌نویسی و پیکربندی آرایه‌های گیت قابل برنامه‌ریزی در میدان (FPGA) را با استفاده از زبان‌های HDL (مانند VHDL و Verilog) بر عهده دارند. این شغل نیازمند دانش عمیق در معماری کامپیوتر، طراحی منطقی و بهینه‌سازی سخت‌افزار است.
    • مهندس طراحی برد (PCB Design Engineer): این مهندسان مسئول طراحی و جانمایی مدارهای چاپی (PCB) هستند که اجزای الکترونیکی مختلف را به هم متصل می‌کنند. آن‌ها باید با اصول سیگنال‌دهی با سرعت بالا، مدیریت توان و استانداردهای صنعتی آشنا باشند.
    • مهندس تست و تایید (Test and Verification Engineer): وظیفه این مهندسان، اطمینان از عملکرد صحیح و بدون خطای مدارهای دیجیتال قبل و بعد از ساخت است. آن‌ها پروتکل‌های تست را توسعه می‌دهند، شبیه‌سازی‌ها را اجرا می‌کنند و به دنبال رفع اشکالات طراحی هستند. این نقش در تضمین کیفیت محصول نهایی حیاتی است.
    • مهندس سیستم‌های نهفته (Embedded Systems Engineer): این مهندسان در طراحی و توسعه سیستم‌های سخت‌افزاری و نرم‌افزاری برای دستگاه‌های اختصاصی کار می‌کنند که در محصولات روزمره (مانند لوازم خانگی هوشمند، خودروها، دستگاه‌های پزشکی) جاسازی شده‌اند. این شغل اغلب نیازمند ترکیبی از دانش سخت‌افزاری و مهارت‌های برنامه‌نویسی (به ویژه زبان C/C++) است.
    • مهندس تحقیق و توسعه (R&D Engineer): این افراد در خط مقدم نوآوری قرار دارند و بر روی توسعه فناوری‌ها و محصولات جدید، بهبود عملکرد سیستم‌های موجود و کشف راه‌حل‌های خلاقانه کار می‌کنند.
    • مهندس پردازش سیگنال دیجیتال (DSP Engineer): متخصصانی که در طراحی و پیاده‌سازی الگوریتم‌ها و سخت‌افزار برای پردازش سیگنال‌های دیجیتال در حوزه‌هایی مانند مخابرات، پردازش تصویر و صدا فعالیت می‌کنند.
  • مهارت‌های کلیدی مورد نیاز (دانش فنی قوی، حل مسئله، تفکر سیستمی، کار تیمی، تسلط بر ابزارهای نرم‌افزاری)

موفقیت در گرایش الکترونیک دیجیتال نیازمند ترکیبی از دانش نظری و مهارت‌های عملی است:

    • دانش فنی قوی: تسلط بر اصول مدارهای منطقی، معماری کامپیوتر، طراحی VLSI و آشنایی با فناوری‌های نیمه‌هادی.
    • مهارت‌های حل مسئله (Problem-Solving Skills): توانایی تحلیل و رفع اشکال در طراحی‌های پیچیده و یافتن راه‌حل‌های بهینه برای چالش‌های فنی.
    • تفکر سیستمی (System Thinking): درک نحوه تعامل اجزای مختلف یک سیستم دیجیتال و توانایی طراحی سیستمی که به طور یکپارچه کار کند.
    • کار تیمی (Teamwork): بسیاری از پروژه‌های بزرگ دیجیتال نیازمند همکاری نزدیک با تیم‌های متشکل از مهندسان سخت‌افزار، نرم‌افزار و تست هستند.
    • تسلط بر ابزارهای نرم‌افزاری (Proficiency in Software Tools): آشنایی و مهارت در استفاده از زبان‌های توصیف سخت‌افزار (VHDL, Verilog)، نرم‌افزارهای شبیه‌سازی (ModelSim, QuestaSim)، ابزارهای سنتز (Vivado, Quartus Prime) و نرم‌افزارهای طراحی PCB (Altium Designer, KiCad).
    • خلاقیت و نوآوری: برای ابداع راه‌حل‌های جدید و پیشرفت در فناوری‌های دیجیتال.
  • نقش هوش مصنوعی و اینترنت اشیا در آینده این گرایش هوش مصنوعی (AI) و اینترنت اشیا (IoT) دو فناوری پیشرو هستند که به شدت بر آینده الکترونیک دیجیتال تأثیر می‌گذارند و فرصت‌های جدیدی را ایجاد می‌کنند:
    • هوش مصنوعی: نیاز به سخت‌افزارهای تخصصی برای پردازش حجم عظیمی از داده‌ها و اجرای الگوریتم‌های یادگیری ماشین (مانند شتاب‌دهنده‌های AI، تراشه‌های نورومورفیک) در حال افزایش است. مهندسان الکترونیک دیجیتال در طراحی این تراشه‌های قدرتمند و بهینه‌سازی آن‌ها برای مصرف انرژی کمتر و سرعت بالاتر نقش حیاتی دارند. همچنین، AI می‌تواند در خود فرآیند طراحی تراشه (EDA) نیز کمک‌کننده باشد و آن را هوشمندتر و کارآمدتر کند.
    • اینترنت اشیا (IoT): با گسترش دستگاه‌های متصل به اینترنت، تقاضا برای میکروکنترلرهای کم‌مصرف، سنسورهای هوشمند و ماژول‌های ارتباطی کوچک افزایش یافته است. مهندسان الکترونیک دیجیتال در طراحی این دستگاه‌های IoT که باید از نظر مصرف انرژی بهینه، امن و قابل اعتماد باشند، نقش محوری دارند.
  • رشد و تقاضای جهانی برای متخصصان الکترونیک دیجیتال

صنعت الکترونیک دیجیتال در سراسر جهان شاهد رشد پیوسته‌ای است. نیاز به نوآوری در حوزه‌هایی مانند محاسبات ابری، شبکه‌های ۵G و ۶G، خودروهای خودران، دستگاه‌های پزشکی هوشمند و واقعیت مجازی/افزوده، تقاضا برای مهندسان الکترونیک دیجیتال را افزایش می‌دهد. کشورهایی مانند آمریکا، کانادا، آلمان، و کشورهای آسیایی (به ویژه چین، کره جنوبی و تایوان) مراکز اصلی نوآوری و تولید در این زمینه هستند و فرصت‌های شغلی بین‌المللی بسیاری را فراهم می‌کنند. در ایران نیز، با وجود چالش‌ها، شرکت‌های دانش‌بنیان فعال در حوزه‌های سیستم‌های نهفته، مخابرات، تولید تجهیزات الکترونیکی و صنایع دفاعی، همواره به دنبال جذب متخصصان در این گرایش هستند. آینده شغلی این رشته، با توجه به نقش بنیادین آن در پیشرفت تکنولوژی، بسیار امیدوارکننده به نظر می‌رسد.

نتیجه گیری

برای فارغ‌التحصیلان این رشته، فرصت‌های شغلی فراوانی در نقش‌هایی چون طراح ASIC/FPGA، مهندس طراحی برد، مهندس تست و تایید و مهندس سیستم‌های نهفته در انتظار است. با توجه به سرعت خیره‌کننده پیشرفت تکنولوژی و نیاز فزاینده به پردازنده‌های قدرتمند و بهینه، آینده متخصصان الکترونیک دیجیتال بسیار روشن است. این رشته نه تنها یک مسیر شغلی، بلکه دعوتی به مشارکت در ساخت آینده‌ای است که در آن، هر جنبه‌ای از زندگی ما با جادوی منطق صفر و یک متحول می‌شود.

برای آشنایی بیشتر با سیستم‌های نهفته می‌توانید به نیرابلاگ مراجعه نمایید.

 امیدوارم این راهنما جامع و مفید باشد!
