آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق

مقدمه

صنعت برق، شریان حیاتی توسعه و پیشرفت هر جامعه‌ای است. از تولید برق در نیروگاه‌های عظیم گرفته تا انتقال آن از طریق خطوط فشار قوی و نهایتاً توزیع به خانه‌ها و صنایع، همه و همه نیازمند هماهنگی دقیق و لحظه‌ای هستند. در گذشته، این فرآیندها عمدتاً به صورت دستی و با دخالت مستقیم اپراتورها انجام می‌شدند، اما با گسترش شبکه‌های قدرت و افزایش پیچیدگی آن‌ها، نیاز به سیستم‌های اتوماسیون و ارتباطات پیشرفته بیش از پیش احساس می‌شود.

امروره، پروتکل‌های ارتباطی نقش حیاتی در قلب سیستم‌های قدرت مدرن ایفا می‌کنند. آن‌ها امکان پایش (Monitoring) لحظه‌ای وضعیت تجهیزات، کنترل (Control) از راه دور و دقیق فرآیندها، و حفاظت (Protection) سریع و هوشمندانه از شبکه در برابر خطاها و نقص‌ها را فراهم می‌آورند. بدون این شریان‌های ارتباطی، شبکه برق قادر به ارائه خدمات پایدار، قابل اعتماد و کارآمد نخواهد بود.

آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق
آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق

دسته‌بندی کلی پروتکل‌های ارتباطی صنعتی

پروتکل‌های ارتباطی در صنعت برق و اتوماسیون، بر اساس بستر فیزیکی و نحوه انتقال داده‌ها، به دسته‌بندی‌های اصلی تقسیم می‌شوند. این دسته‌بندی‌ها به ما کمک می‌کنند تا درک بهتری از قابلیت‌ها و محدودیت‌های هر پروتکل داشته باشیم.

  • پروتکل‌های سریال (Serial Protocols)

این پروتکل‌ها از قدیمی‌ترین و در عین حال هنوز هم پرکاربردترین روش‌های ارتباطی در صنعت هستند. در ارتباط سریال، داده‌ها به صورت بیت به بیت و پشت سر هم (سریالی) از طریق یک کابل فیزیکی منتقل می‌شوند. سرعت انتقال در این پروتکل‌ها معمولاً پایین‌تر از روش‌های مبتنی بر اترنت است، اما به دلیل سادگی، قابلیت اطمینان بالا، و توانایی کار در فواصل طولانی، همچنان در بسیاری از کاربردها مورد استفاده قرار می‌گیرند. RS-232 و RS-485 دو استاندارد فیزیکی رایج برای این نوع ارتباط هستند. Modbus RTU و DNP3 (نسخه‌های اولیه) نمونه‌های بارز پروتکل‌های سریال در صنعت برق هستند. این پروتکل‌ها اغلب برای ارتباط با دستگاه‌های میدانی مانند سنسورها، رله‌ها، و PLCهای کوچک استفاده می‌شوند.

  • پروتکل‌های مبتنی بر اترنت صنعتی (Industrial Ethernet Protocols)

با پیشرفت تکنولوژی و نیاز به سرعت بالاتر، پهنای باند بیشتر، و قابلیت ادغام بهتر با شبکه‌های IT، پروتکل‌های مبتنی بر اترنت صنعتی جایگزین مناسبی برای پروتکل‌های سریال شده‌اند. این پروتکل‌ها از زیرساخت فیزیکی اترنت استاندارد (کابل‌های اترنت، سوئیچ‌ها و روترها) استفاده می‌کنند، اما با لایه‌های نرم‌افزاری و پروتکل‌های کاربردی خاصی توسعه یافته‌اند تا نیازهای خاص محیط‌های صنعتی را برآورده کنند، از جمله:

    • ارتباط بلادرنگ (Real-time Communication): برای کنترل دقیق ماشین‌آلات و فرآیندها.
    • مقاومت در برابر نویز: برای کار در محیط‌های الکترومغناطیسی خشن.
    • توپولوژی‌های انعطاف‌پذیر: امکان ایجاد شبکه‌های خطی، حلقوی و ستاره‌ای. Modbus TCP/IP، PROFINET، EtherNet/IP و IEC 61850 از جمله پروتکل‌های اترنت صنعتی پرکاربرد در صنعت برق هستند. این پروتکل‌ها امکان انتقال حجم بالایی از داده‌ها را با سرعت بالا فراهم می‌کنند و برای اتوماسیون پست‌های برق، کنترل نیروگاه‌ها، و سیستم‌های SCADA پیشرفته ایده‌آل هستند.
  • پروتکل‌های بی‌سیم (Wireless Protocols)

در سال‌های اخیر، استفاده از پروتکل‌های بی‌سیم در صنعت نیز رو به افزایش بوده است، به خصوص در مواردی که کابل‌کشی دشوار یا پرهزینه است، یا نیاز به انعطاف‌پذیری و تحرک وجود دارد. این پروتکل‌ها از امواج رادیویی برای انتقال داده‌ها استفاده می‌کنند. اگرچه از نظر سرعت و قابلیت اطمینان (به دلیل تداخل احتمالی) ممکن است در برخی کاربردهای حیاتی به پای اتصالات با سیم نرسند، اما در بسیاری از موارد کاربردی و مفید هستند.

    • Wi-Fi صنعتی (Industrial Wi-Fi): برای کاربردهایی مانند پایش از راه دور، دسترسی به HMIهای سیار، و اتصال موقت دستگاه‌ها.
    • Zigbee و LoRa: برای کاربردهای کم مصرف و کم‌سرعت در اینترنت اشیا (IoT) و جمع‌آوری داده از سنسورها در فواصل طولانی.
    • شبکه‌های سلولار (۲G/3G/4G/5G): برای ارتباط با تجهیزات در مناطق دورافتاده، مانند RTUها در خطوط انتقال و توزیع برق. پروتکل‌های بی‌سیم به ویژه در پروژه‌های شبکه هوشمند (Smart Grid) و برای پایش تجهیزات در مناطق وسیع یا دشوار کاربرد فزاینده‌ای پیدا کرده‌اند.



پروتکل Modbus: ستون فقرات ارتباطات صنعتی

  • Modbus چیست؟

Modbus یکی از قدیمی‌ترین و در عین حال پراستفاده‌ترین پروتکل‌های ارتباطی در اتوماسیون صنعتی و صنعت برق است. این پروتکل در سال ۱۹۷۹ توسط شرکت Modicon (که اکنون بخشی از اشنایدر الکتریک است) ابداع شد تا امکان ارتباط بین PLCهای خود را فراهم کند. سادگی طراحی، سهولت پیاده‌سازی و هزینه پایین، باعث شد که Modbus به سرعت فراتر از محصولات Modicon گسترش یابد و به یک استاندارد دوفاکتو (غیررسمی اما بسیار پذیرفته شده) در صنعت تبدیل شود. گستردگی آن به حدی است که تقریباً هر دستگاه اتوماسیون صنعتی مدرن، از سنسورهای ساده گرفته تا PLCهای پیچیده و سیستم‌های SCADA، از Modbus پشتیبانی می‌کند.

آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق
آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق

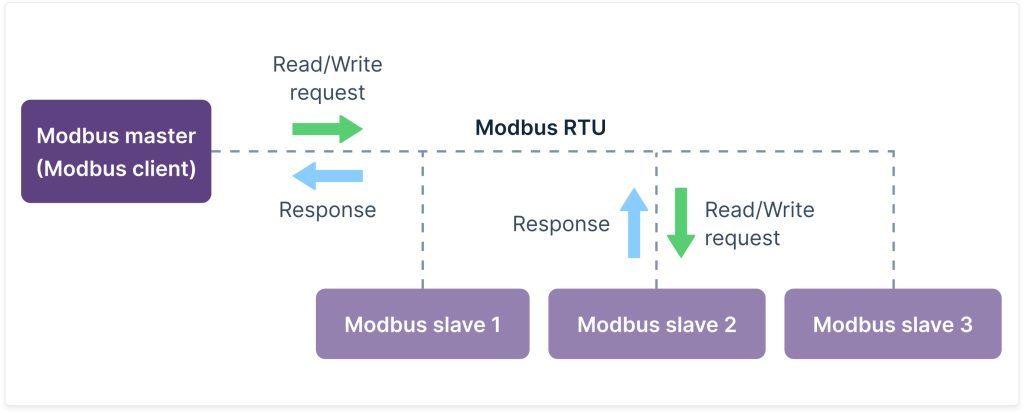

  • نحوه عملکرد Modbus (مدل Master-Slave/Client-Server)

Modbus بر اساس یک معماری Master-Slave (ارباب-برده) یا در اصطلاح مدرن‌تر، Client-Server (سرویس‌گیرنده-سرویس‌دهنده) عمل می‌کند.

  • Master/Client: دستگاهی است که ارتباط را آغاز می‌کند و درخواست داده (مثل خواندن دما از یک سنسور) یا فرمان (مثل روشن کردن یک پمپ) را ارسال می‌کند. معمولاً یک PLC، HMI یا سیستم SCADA نقش Master را ایفا می‌کند.
  • Slave/Server: دستگاهی است که به درخواست‌های Master پاسخ می‌دهد و داده‌ها را ارائه می‌کند یا فرمان‌ها را اجرا می‌نماید. سنسورها، رله‌ها، درایوها و سایر دستگاه‌های میدانی معمولاً Slave هستند. در هر شبکه Modbus، تنها یک Master می‌تواند وجود داشته باشد که وظیفه مدیریت ارتباطات و ارسال درخواست‌ها را بر عهده دارد، در حالی که چندین Slave می‌توانند به آن متصل شوند. Slaveها دارای آدرس‌های منحصربه‌فردی هستند تا Master بتواند درخواست‌ها را به دستگاه صحیح هدایت کند.
  • انواع Modbus:

Modbus در طول سالیان متمادی تکامل یافته و در فرمت‌های مختلفی در دسترس است که رایج‌ترین آن‌ها عبارتند از:

  • Modbus RTU (Serial): این رایج‌ترین پیاده‌سازی Modbus است که از ارتباط سریال (معمولاً RS-485 یا RS-232) برای انتقال داده‌ها استفاده می‌کند. RTU مخفف “Remote Terminal Unit” و به معنای “واحد پایانه دور” است. این فرمت از کد باینری فشرده برای انتقال کارآمد داده‌ها استفاده می‌کند و دارای مکانیزم بررسی خطا (CRC) برای اطمینان از صحت داده‌ها است.
  • Modbus ASCII (Serial): مشابه Modbus RTU است اما داده‌ها را در قالب کاراکترهای ASCII (متن) ارسال می‌کند. این فرمت کمتر رایج است و کارایی کمتری نسبت به RTU دارد، اما برای عیب‌یابی دستی (با خواندن داده‌ها در یک ترمینال) ممکن است ساده‌تر باشد.
  • Modbus TCP/IP (Ethernet): این نسخه مدرن Modbus از پروتکل TCP/IP برای انتقال داده‌ها از طریق شبکه‌های اترنت استاندارد استفاده می‌کند. مزیت اصلی آن، سرعت بالاتر، قابلیت اتصال به شبکه‌های گسترده‌تر (WAN) و استفاده از زیرساخت‌های موجود اترنت است. Modbus TCP/IP دیگر نیازی به آدرس‌دهی سریال ندارد و از شماره پورت ۵۰۲ برای ارتباط استفاده می‌کند. این نسخه، Modbus را به دنیای اترنت صنعتی وارد کرده است.
  • مزایا و محدودیت‌ها مزایا:
  • سادگی: پروتکلی ساده و فهم آسان که پیاده‌سازی آن نسبتاً راحت است.
  • گستردگی و پذیرش جهانی: تقریباً تمام تولیدکنندگان تجهیزات صنعتی از آن پشتیبانی می‌کنند.
  • کم‌هزینه: پیاده‌سازی و نگهداری آن ارزان است.
  • قابلیت اطمینان: در محیط‌های صنعتی، به خصوص نسخه‌های سریال آن، قابل اعتماد عمل می‌کند.
  • متن‌باز (تا حدودی): مشخصات آن عمومی و در دسترس است.
محدودیت‌ها:
  • عدم وجود امنیت داخلی: Modbus فاقد مکانیزم‌های امنیتی داخلی مانند رمزگذاری یا احراز هویت است، که آن را در برابر حملات سایبری آسیب‌پذیر می‌کند.
  • محدودیت در حجم داده: برای انتقال حجم بسیار زیاد داده یا فایل‌های بزرگ مناسب نیست.
  • فقط یک Master: تنها یک Master می‌تواند در شبکه سریال Modbus وجود داشته باشد که ممکن است در سیستم‌های پیچیده محدودیت ایجاد کند. (در Modbus TCP/IP، چندین Client می‌توانند به یک Server متصل شوند).
  • محدودیت در سرعت: به خصوص در نسخه‌های سریال، سرعت انتقال داده‌ها نسبتاً پایین است.
  • فقدان تایم استمپ (Timestamp) دقیق: پروتکل به طور بومی اطلاعات زمان‌بندی دقیقی را برای هر داده فراهم نمی‌کند.
  • کاربردهای رایج در صنعت برق (کنتورهای هوشمند، PLCها، رله‌های ساده، BMS)

با وجود محدودیت‌ها، Modbus به دلیل سادگی و گستردگی، همچنان در بسیاری از بخش‌های صنعت برق کاربرد دارد:

  • کنتورهای هوشمند انرژی: بسیاری از کنتورهای هوشمند (Smart Meters) برای قرائت داده‌های مصرف انرژی و پارامترهای کیفیت برق از Modbus RTU یا TCP/IP استفاده می‌کنند.
  • ارتباط با PLCها (Program Logic Controllers): Modbus یک پروتکل رایج برای ارتباط بین PLCها و سایر دستگاه‌های میدانی یا سیستم‌های HMI/SCADA است.
  • رله‌های حفاظتی ساده: برخی از رله‌های حفاظتی قدیمی‌تر یا ساده‌تر، برای ارتباط و تبادل داده با سیستم‌های کنترل، از Modbus استفاده می‌کنند.
  • سیستم‌های BMS (Building Management Systems): برای کنترل و نظارت بر تجهیزات الکتریکی و مکانیکی در ساختمان‌ها (مانند کنترل روشنایی، HVAC، تابلوهای برق).
  • اینورترها و درایوها: برای کنترل و پایش درایوهای موتور و اینورترهای خورشیدی.
  • اندازه‌گیری پارامترهای توان: از جمله ولتاژ، جریان، توان اکتیو و راکتیو از طریق آنالایزرهای توان که از Modbus پشتیبانی می‌کنند.
  • SCADA/HMI: بسیاری از سیستم‌های SCADA و HMI از Modbus برای جمع‌آوری داده از دستگاه‌های میدانی استفاده می‌کنند.

پروتکل IEC 61850: استاندارد نوین اتوماسیون پست

IEC 61850 یک استاندارد بین‌المللی پیشگام است که توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) توسعه یافته و به طور خاص برای اتوماسیون پست‌های برق (Substation Automation) طراحی شده است. این استاندارد که از اوایل دهه ۲۰۰۰ میلادی معرفی شد، با هدف جایگزینی پروتکل‌های قدیمی‌تر و ارائه یک رویکرد یکپارچه و مدرن برای ارتباطات در پست‌های برق ایجاد گردید. IEC 61850 فراتر از یک پروتکل صرف عمل می‌کند؛ این یک چارچوب جامع است که شامل مدل‌سازی داده‌ها، سرویس‌های ارتباطی، مهندسی سیستم و تست انطباق می‌شود. تأکید آن بر استفاده از اترنت صنعتی و مفاهیم شیءگرا، آن را به ستون فقرات اتوماسیون پست‌های برق در عصر دیجیتال تبدیل کرده است.

آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق
آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق
  • فلسفه و اهداف IEC 61850 (یکپارچگی، قابلیت همکاری، سرعت بالا)

فلسفه اصلی پشت IEC 61850، غلبه بر چالش‌های ناشی از سیستم‌های ارتباطی بسته و ناسازگار در پست‌های برق بود. اهداف کلیدی آن عبارتند از:

  • یکپارچگی (Integration): فراهم آوردن یک راه حل واحد برای تمامی نیازهای ارتباطی درون پست، از حفاظت و کنترل گرفته تا مانیتورینگ و اندازه‌گیری.
  • قابلیت همکاری (Interoperability): مهم‌ترین هدف این استاندارد، تضمین این نکته است که تجهیزات هوشمند الکترونیکی (IEDs) از تولیدکنندگان مختلف می‌توانند به صورت بی‌عیب و نقص با یکدیگر ارتباط برقرار کرده و اطلاعات را تبادل کنند. این امر به کاربران آزادی انتخاب بیشتری می‌دهد.
  • سرعت بالا (High Speed): برای پاسخگویی به نیازهای ارتباطی بلادرنگ و پرسرعت (به ویژه برای عملکردهای حفاظتی)، IEC 61850 از اترنت استاندارد با قابلیت‌های Real-time بهره می‌برد.
  • کاهش سیم‌کشی: با دیجیتالی کردن سیگنال‌ها و استفاده از شبکه، نیاز به حجم زیادی از کابل‌کشی‌های مسی سنتی (که پرهزینه و مستعد خطا هستند) به شدت کاهش می‌یابد.
  • افزایش طول عمر سیستم: با تمرکز بر مفهوم شیءگرا و مدل‌سازی منطقی، سیستم‌های مبتنی بر IEC 61850 در برابر تغییرات تکنولوژی آینده انعطاف‌پذیرتر هستند.
  • مدل داده‌ها (Logical Nodes و IEDs)

یکی از نوآورانه‌ترین جنبه‌های IEC 61850، رویکرد شیءگرا به مدل‌سازی داده‌ها است. این استاندارد، تجهیزات و عملکردهای پست را به “بلوک‌های ساختمانی” منطقی و قابل استفاده مجدد تقسیم می‌کند:

  • IEDs (Intelligent Electronic Devices): هر وسیله هوشمند در پست (مانند رله حفاظتی، واحد کنترل کلید، کنتور هوشمند) به عنوان یک IED در نظر گرفته می‌شود.
  • Logical Nodes (گره‌های منطقی): هر IED از یک یا چند “گره منطقی” تشکیل شده است. هر گره منطقی، یک عملکرد خاص و استاندارد شده را نشان می‌دهد. این گره‌ها دارای نام‌ها و مدل‌های داده‌ای استاندارد هستند که فهم و پیکربندی آن‌ها را برای IEDهای مختلف، صرف نظر از سازنده، آسان می‌کند. این مدل‌سازی استاندارد، کلید قابلیت همکاری است.
  • سرویس‌های ارتباطی کلیدی:

IEC 61850 از چندین سرویس ارتباطی مختلف برای برآورده کردن نیازهای متنوع در پست استفاده می‌کند:

  • GOOSE (Generic Object Oriented Substation Event): این سرویس برای انتقال سریع و بلادرنگ رویدادها و وضعیت‌های حیاتی (مانند وضعیت قطع‌کننده‌ها، سیگنال‌های تریپ رله‌ها) بین IEDها استفاده می‌شود. پیام‌های GOOSE به صورت مستقیم روی لایه اترنت و بدون نیاز به مسیریابی (multicast) ارسال می‌شوند و برای عملکردهای حفاظتی و کنترل بسیار حساس به زمان ضروری هستند.
  • MMS (Manufacturing Message Specification): این سرویس برای انتقال داده‌های حجیم‌تر و پیام‌های مبتنی بر ارتباط Client-Server (مانند پیکربندی IED، خواندن فایل‌های رویداد، آپلود/دانلود پارامترها) بین سیستم‌های کنترل پست و IEDها استفاده می‌شود. MMS یک پروتکل کاربردی قوی است که از لایه TCP/IP برای انتقال مطمئن بهره می‌برد.
  • SMV (Sampled Measured Values): این سرویس برای انتقال بلادرنگ مقادیر آنالوگ نمونه‌برداری شده (مانند ولتاژ و جریان) از ترانسفورماتورهای جریان و ولتاژ هوشمند (Merging Units) به IEDهای حفاظتی و اندازه‌گیری استفاده می‌شود. SMV نیز مانند GOOSE به صورت multicast و با سرعت بسیار بالا کار می‌کند.
  • مزایا (کاهش سیم‌کشی، افزایش سرعت، قابلیت اطمینان بالا، خودتشخیص‌گری)

پیاده‌سازی IEC 61850 مزایای قابل توجهی را به همراه دارد:

  • کاهش چشمگیر سیم‌کشی: با استفاده از شبکه اترنت به جای سیم‌کشی‌های مسی سنتی، هزینه‌های نصب، فضا و زمان راه‌اندازی به شدت کاهش می‌یابد.
  • افزایش سرعت ارتباط: انتقال پیام‌های GOOSE و SMV با سرعت میکروثانیه، امکان پیاده‌سازی عملکردهای حفاظتی بسیار سریع و پیچیده را فراهم می‌کند.
  • قابلیت اطمینان بالا: طراحی مقاوم در برابر خطا و مکانیزم‌های بازیابی سریع در شبکه، قابلیت اطمینان سیستم را افزایش می‌دهد.
  • قابلیت همکاری واقعی: مدل‌سازی داده‌ها و سرویس‌های استاندارد، امکان ادغام بی‌دردسر تجهیزات از تولیدکنندگان مختلف را فراهم می‌کند.
  • خودتشخیص‌گری (Self-Diagnosis): IEDهای سازگار با IEC 61850 می‌توانند اطلاعات تشخیصی جامعی را ارائه دهند که عیب‌یابی و نگهداری را آسان‌تر می‌کند.
  • انعطاف‌پذیری در پیکربندی: تغییرات در پیکربندی سیستم به سادگی و از طریق نرم‌افزار قابل انجام است.
  • چالش‌ها و ملاحظات پیاده‌سازی

با وجود مزایای فراوان، پیاده‌سازی IEC 61850 چالش‌هایی نیز دارد:

  • پیچیدگی اولیه: طراحی و پیکربندی اولیه سیستم‌های IEC 61850 پیچیده‌تر از پروتکل‌های قدیمی‌تر است و نیاز به دانش تخصصی دارد.
  • ابزارهای مهندسی تخصصی: نیاز به ابزارهای نرم‌افزاری مهندسی خاص (مانند SCD Editor) برای پیکربندی فایل‌های SCL (Substation Configuration Language).
  • امنیت سایبری: با انتقال به شبکه‌های مبتنی بر اترنت، مسائل امنیت سایبری اهمیت بسیار بالاتری پیدا می‌کنند و نیاز به طراحی‌های امن وجود دارد.
  • آموزش نیروی انسانی: نیاز به آموزش پرسنل برای درک و کار با این استاندارد جدید.
  • کاربردها در صنعت برق (پست‌های فشار قوی، حفاظت، اتوماسیون پیشرفته)

IEC 61850 ستون فقرات اصلی اتوماسیون در:

  • پست‌های فشار قوی (High-Voltage Substations): در پست‌های انتقال و فوق توزیع، برای حفاظت، کنترل و نظارت بر کلیدها، ترانسفورماتورها و خطوط.
  • سیستم‌های حفاظتی پیشرفته: امکان پیاده‌سازی منطق‌های حفاظتی پیچیده و ارتباطات حفاظتی بین رله‌ها با سرعت بسیار بالا.
  • اتوماسیون نیروگاه‌ها: در حال گسترش کاربرد در سیستم‌های کنترل و حفاظت نیروگاه‌ها.
  • شبکه‌های توزیع هوشمند: به عنوان پایه و اساس برای اتوماسیون پیشرفته در شبکه‌های توزیع.
  • ادغام با SCADA/DMS/EMS: فراهم آوردن یک رابط استاندارد و غنی برای تبادل اطلاعات با سیستم‌های سطح بالاتر.

پروتکل DNP3: ارتباطات راه دور در سیستم‌های قدرت

  • DNP3 که مخفف “Distributed Network Protocol 3” است، یک پروتکل ارتباطی استاندارد باز (Open Standard) است که به طور گسترده در صنایع آب و برق، به ویژه برای سیستم‌های نظارت، کنترل و جمع‌آوری داده‌ها (SCADA) و اتوماسیون توزیع (Distribution Automation) کاربرد دارد. این پروتکل در سال ۱۹۹۰ توسط Westronic (اکنون GE Harris) توسعه یافت و در سال ۱۹۹۳ منتشر شد. DNP3 به طور خاص برای محیط‌های سخت و چالش‌برانگیز شبکه‌های برق طراحی شده بود، جایی که قابلیت اطمینان، کارایی در پهنای باند کم و ارتباط با دستگاه‌های دورافتاده حیاتی است. تمرکز اصلی آن بر تبادل مطمئن و کارآمد داده‌ها بین ایستگاه‌های Master (معمولاً سیستم‌های SCADA در مراکز کنترل) و Outstationها (RTUها، کنترل‌کننده‌های محلی، یا IEDها در نقاط دوردست شبکه) است.

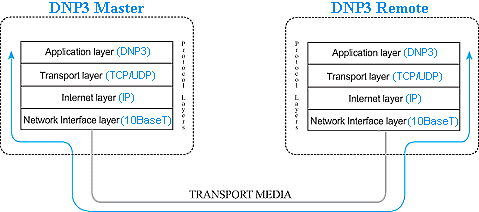

  • معماری DNP3 (قابلیت‌های لایه‌ای، ارتباط Master-Station/Outstation)

DNP3 یک پروتکل لایه‌ای است که هرچند کاملاً از مدل هفت لایه‌ای OSI پیروی نمی‌کند، اما به خوبی به سه لایه اصلی تقسیم می‌شود: لایه فیزیکی (Physical Layer)، لایه پیوند داده (Data Link Layer) و لایه کاربرد (Application Layer). این ساختار لایه‌ای به DNP3 انعطاف‌پذیری و قابلیت اطمینان بالایی می‌بخشد.

آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق
آشنایی با چند پروتکل ارتباطی پرکاربرد در صنعت برق
  • لایه فیزیکی: این لایه به طور معمول از اتصالات سریال (مانند RS-232 یا RS-485) از طریق بسترهای فیزیکی متنوع مانند کابل‌های مسی، فیبر نوری، رادیو یا ماهواره استفاده می‌کند. نسخه‌های جدیدتر DNP3 نیز از بستر TCP/IP بر روی اترنت پشتیبانی می‌کنند.
  • لایه پیوند داده: وظیفه این لایه، مدیریت لینک منطقی بین فرستنده و گیرنده، آدرس‌دهی دستگاه‌ها، و کشف و تصحیح خطا در فریم‌های داده است. این لایه با افزودن هدرها و CRC (Cyclic Redundancy Check) به هر فریم، از صحت داده‌ها اطمینان حاصل می‌کند.
  • لایه کاربرد: این لایه مبتنی بر شیء (Object-Oriented) است و به دستگاه‌های Master و Outstation اجازه می‌دهد تا داده‌ها را در قالب‌های استاندارد شده (مانند ورودی‌های باینری، ورودی‌های آنالوگ، شمارنده‌ها، وضعیت خروجی‌ها) تبادل کنند. معماری ارتباطی DNP3 بر اساس مدل Master-Station/Outstation است. ایستگاه Master (مرکز کنترل SCADA) درخواست‌ها را به Outstationها ارسال می‌کند و Outstationها به این درخواست‌ها پاسخ می‌دهند. با این حال، DNP3 امکان گزارش‌دهی غیردرخواستی (Unsolicited Responses) را نیز فراهم می‌کند که در ادامه توضیح داده خواهد شد.
  • ویژگی‌های کلیدی DNP3:

DNP3 دارای چندین ویژگی متمایز است که آن را برای کاربردهای خاص در صنعت برق، به ویژه در ارتباطات راه دور و سیستم‌های توزیع، ایده‌آل می‌کند:

  • قابلیت گزارش‌دهی “فقط تغییرات (Report by Exception – RBE): این ویژگی یکی از مهم‌ترین نقاط قوت DNP3 است. به جای اینکه Master به طور مداوم (Polling) از Outstationها درخواست داده کند، Outstation می‌تواند داده‌ها را تنها زمانی که تغییری در وضعیت یک نقطه داده (Data Point) رخ می‌دهد، به صورت غیردرخواستی (Unsolicited) به Master ارسال کند. این امر به شدت پهنای باند مورد نیاز را کاهش می‌دهد و کارایی شبکه را، به خصوص در ارتباطات با پهنای باند کم، افزایش می‌دهد. همچنین، اطمینان می‌دهد که رویدادهای مهم به سرعت به مرکز کنترل گزارش می‌شوند.
  • زمان‌بندی دقیق (Time Synchronization) و ردیابی رویدادها: DNP3 مکانیزم‌های داخلی برای همگام‌سازی ساعت بین Master و Outstationها دارد. این قابلیت برای ثبت دقیق زمان وقوع رویدادها (Time-stamped Events) در Outstationها بسیار حیاتی است. در صورت قطعی ارتباط، Outstationها می‌توانند رویدادها را با زمان دقیق وقوعشان در حافظه داخلی خود ذخیره کنند و پس از برقراری مجدد ارتباط، آن‌ها را به ترتیب وقوع به Master ارسال کنند. این ویژگی امکان تحلیل دقیق توالی رویدادها (Sequence of Events – SOE) را در زمان وقوع خطاها در شبکه برق فراهم می‌کند.
  • امنیت و قابلیت اطمینان بالا (تأیید پیام، مدیریت لینک):
    • تأیید پیام (Confirmation): DNP3 شامل مکانیزم‌هایی برای تأیید دریافت و پردازش پیام‌ها در لایه‌های مختلف است که قابلیت اطمینان ارتباط را افزایش می‌دهد.
    • مدیریت لینک (Link Management): پروتکل به طور فعال وضعیت لینک ارتباطی را پایش می‌کند و در صورت قطعی، تلاش برای بازیابی ارتباط را انجام می‌دهد.
    • امنیت (DNP3 Secure Authentication – SAv5): نسخه‌های جدیدتر DNP3 (IEEE 1815-2010 و IEEE 1815-2012) شامل مکانیزم‌های امنیتی پیشرفته‌ای مانند احراز هویت قوی (Secure Authentication) برای محافظت در برابر دسترسی غیرمجاز، اصلاح پیام‌ها و حملات بازپخش (Replay Attacks) هستند. این قابلیت‌ها امنیت تبادل داده‌ها در سیستم‌های کنترل حیاتی را به طور قابل توجهی افزایش می‌دهند.
  • مزایا و محدودیت‌ها مزایا:
  • مقاومت در برابر پهنای باند کم: به دلیل ویژگی Report by Exception، برای ارتباطات در فواصل طولانی و شبکه‌های با پهنای باند محدود بسیار کارآمد است.
  • قابلیت اطمینان بالا: مکانیزم‌های داخلی تأیید پیام و مدیریت لینک، ارتباطی مطمئن را تضمین می‌کنند.
  • زمان‌بندی دقیق رویدادها: امکان ثبت دقیق زمان وقوع رویدادها برای تحلیل خطاها.
  • امنیت پیشرفته (در نسخه‌های جدید): SAv5 لایه‌ای از امنیت سایبری را به ارتباطات می‌افزاید.
  • قابلیت همکاری: یک استاندارد باز است که از دستگاه‌های مختلف پشتیبانی می‌کند.
محدودیت‌ها:
  • پیچیدگی بیشتر نسبت به Modbus: پیاده‌سازی و پیکربندی آن نسبت به Modbus پیچیده‌تر است.
  • سربار (Overhead) پروتکل: با وجود کارایی در RBE، سربار پروتکل در شرایط خاص می‌تواند بیشتر باشد.
  • عدم پشتیبانی ذاتی از اترنت (در نسخه‌های اصلی): طراحی اولیه آن برای ارتباط سریال بود، اگرچه امروزه به خوبی بر روی TCP/IP تونل می‌شود.
  • عدم شفافیت در تشخیص تغییرات: لزوماً تمامی تغییرات کوچک را گزارش نمی‌دهد مگر اینکه به عنوان یک رویداد پیکربندی شده باشد.
  • کاربردها در صنعت برق (خطوط انتقال و توزیع، RTUها، اتوماسیون از راه دور، پایش شبکه)

DNP3 به دلیل ویژگی‌های خاص خود، به طور گسترده در بخش‌های حیاتی صنعت برق به کار می‌رود:

  • خطوط انتقال و توزیع برق: برای ارتباط با دستگاه‌های دورافتاده مانند ریکلوزرها (Reclosers)، سوئیچ‌ها، بانک‌های خازنی و حسگرها در طول خطوط، به ویژه در مناطق وسیع و کم‌تراکم.
  • RTUها (Remote Terminal Units): DNP3 پروتکل اصلی برای ارتباط بین سیستم‌های SCADA و RTUها است که در پست‌های فرعی یا نقاط دورافتاده برای جمع‌آوری داده و ارسال فرمان استفاده می‌شوند.
  • اتوماسیون از راه دور: برای کنترل و نظارت بر تجهیزات در مکان‌های دور که دسترسی فیزیکی به آن‌ها دشوار است.
  • پایش و کنترل شبکه: امکان جمع‌آوری داده‌های لحظه‌ای از نقاط مختلف شبکه برای بهبود پایداری، شناسایی خطاها و بهینه‌سازی عملیات.
  • سیستم‌های SCADA در تاسیسات برق: DNP3 یک انتخاب رایج برای SCADA در نیروگاه‌ها و پست‌های برق است، به خصوص در آمریکای شمالی.
  • سیستم‌های اندازه‌گیری پیشرفته (AMI): برای جمع‌آوری داده از کنتورهای هوشمند در برخی پیاده‌سازی‌ها.

نتیجه گیری

پیشرفت‌های مداوم در فناوری ارتباطات و افزایش نگرانی‌ها در مورد امنیت سایبری، پروتکل‌های صنعتی نیز در حال تکامل هستند. آینده صنعت برق به طور جدایی‌ناپذیری با توسعه و پیاده‌سازی هوشمندانه این شریان‌های ارتباطی گره خورده است، که نه تنها کارایی عملیاتی را بهبود می‌بخشند، بلکه پایداری و تاب‌آوری شبکه را در برابر چالش‌های آینده تضمین می‌کنند.

برای آشنایی بیشتر با سیستم‌های نهفته می‌توانید به نیرابلاگ مراجعه نمایید.

 امیدوارم این راهنما جامع و مفید باشد!
